锅炉炉膛火焰电视监视系统

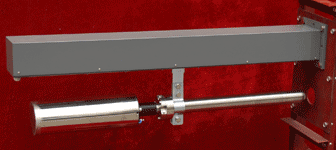

"BNHJ型锅炉炉膛火焰电视监视系统"是成都博宁燃烧科技有限公司在参照国内外先进技术的基础上，自行开发研制出的一种工业电视监视系统。该系统将摄像探头部件部分地插入锅炉炉膛，从水冷壁上部总体监视炉膛内燃烧状况。运行人员在集控室通过彩色电视监视器能观察到炉膛火焰的真实图像，并且能在集控室通过远操器对探头进行控制。在发生危害锅炉安全的故障时，该系统有助于防止锅炉炉膛灭火放炮。

在锅炉进行冷态空气动力场试验、点火、低负荷运行和正常运行时，能清晰地观察到炉内燃烧的切圆状况，因而有助于对锅炉进行有效的燃烧调整，是锅炉安全、经济、可靠运行不可缺少的设备之一。

系统主要技术指标

• 工作温度≤2000℃；
• 视场角90°；
• 气源要求温度≤40℃，压力≥ 0.4Mpa，流量≤15m3/h；
• 水平分辨率≥400 线，垂直分辨率≥400 线；
• 行频15625Hz，场频50Hz，彩色制式PAL 制；
• 电动执行器行程 600mm，行程时间18秒；
• 冷却空气过滤精度 5μm；
• 电气控制柜电源220VAC，200W；
• 监视器电源220VAC，150W；
• 监视器尺寸可按用户需要任意设置。
